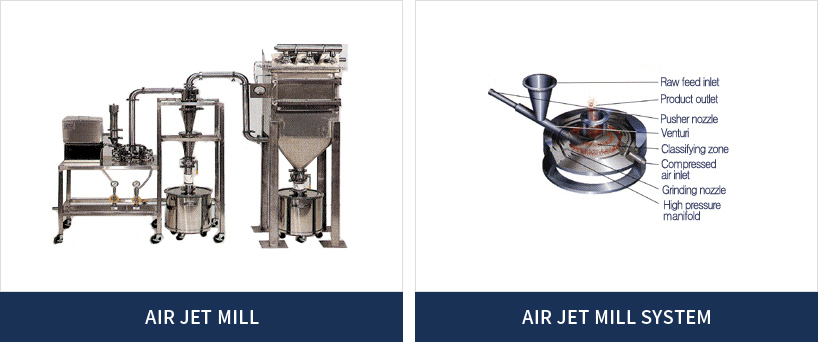

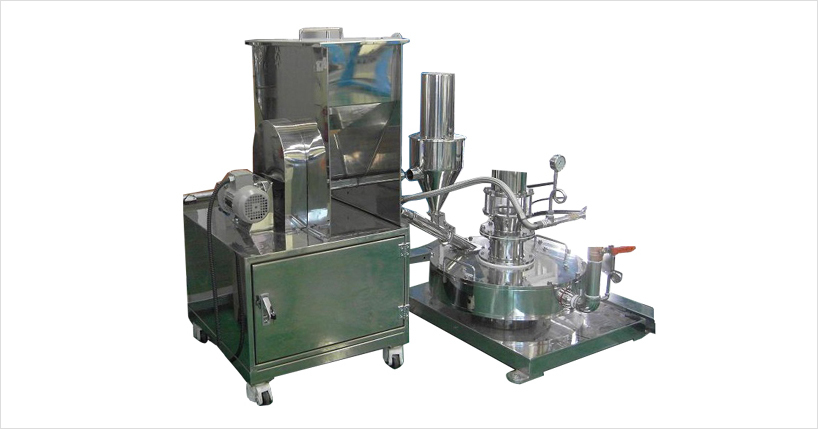

AIR JET MILL

특징 (Features)

  • -타분쇄기종과는 달리 분쇄기 내부에 Screen(입도채망)이 없으므로 철분 발생이 전무하다.
  • -분쇄후 청소(CIP)가 아주 용이함으로써 HACCP, GMP에 적합하다.
  • -분쇄시 발생하는 기계 내부소음이 환경부기준치에 적합함으로써 쾌적하게 분쇄작업을 할 수 있다.
  • -내마모성이 아주 견고함으로써 거의 반영구적으로 사용할 수 있다.
  • -분쇄입도분자의 형태가 Round Type으로 3차가공에 매우 적합하다.

원리 (Principle)

우수한 고속공기의 고속와류(High Tubulence)와 고주파(High Frequency) 압력변동에 따른 진동을 이용하여 자기파쇄(Self Grinding)시켜 초미분입자를 얻는 장치입니다. 특수형 Liner, Disk Rotor, 분쇄시 상승되는 온도를 신속하게 제거하는 Vertical Fan, 외부 body에 수냉 Jacket이 장착되어 아주 이상적으로 냉각효과를 극대화시켰으며 분쇄물성에 따라 100~1,000Mesh, 양질의 입도를 획득할 수 있습니다.

Exceptional Fine Grinding (뛰어난 미세분쇄기)

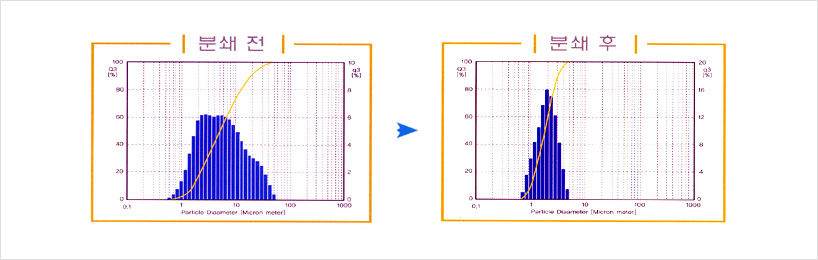

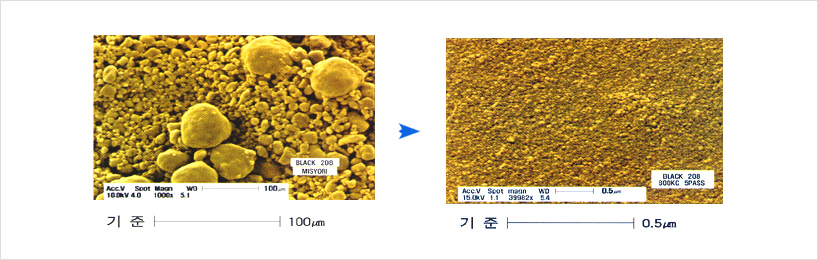

재료 분쇄 후 평균 1.5~45 마이크론 크기에 이르는 소비자의 요구에 따를 다양한 크기의 분쇄산물을 얻을수 있다.

Exceptional Fine Grinding (뛰어난 미세분쇄기)

교체 가능한 분쇄 노즐과 라이너를 이용해 공기의 흐름률, 공기압 및 분쇄 패턴을 손쉽게 조절할 수 있다. 또한 각 마이크로젯 시스템은 소비자가 원하는 입자 사이즈와 분쇄 생산효율에 적합하게 맞추어 사용할 수 있다.

Exceptional Fine Grinding (뛰어난 미세분쇄기)

본사는 그밖의 여러개의 유체 에너지 개발 시스템을 보유하고 있어 기기들의 임계열 제한이 가능하므로, 마이크로-젯은 열에 민감한 재료들을 분쇄하는 데도 또한 손색이 없음을 밝힌다. 그리고 팽창한 가스에서 발생하는 냉각효과를 이용해서 분쇄과정 및 그 밖의 단계별 작동에서 발생하는 미세열을 상쇄시킨다.

Exceptional Fine Grinding (뛰어난 미세분쇄기)

단단하거나 끈적끈적한, 또는 오염에 민감한 재료들 모두 본 마이크로-젯 하이너를 이용한 분쇄가 가능하다.

Exceptional Fine Grinding (뛰어난 미세분쇄기)

수개의 작업이 연속적으로 이루어지는 일련의 작업과 같이 작동 중간 중간에 청소가 필요한 경우에, 마이크로-젯은 재료와 닿는 모든 표면들에 신속하게 접근하여 빠른 청소를 수행한다. 또한 특별한 도구나 기술이 필요없이 손쉽게 해체 및 교체될 수 있도록 고안되었다.

Exceptional Fine Grinding (뛰어난 미세분쇄기)

- Blending and Grinding (혼합 및 분쇄)
- Coating and Grinding (코팅 및 분쇄)
- Chemical and Grinding (화학물 첨가)

AIR JET MILLING

사양

Mill
Series #
Production
Capacity
lb/hr
Production
Capacity
kr/hr
SCFM Air
@70 ℉
& 100 psig
m3/hr Air
@21 ℃
& 6.89 bar
Steam, lb/hr
@550 ℉
& 150 psig
Steam kg/hr
@288 ℃
& 10.34 bar

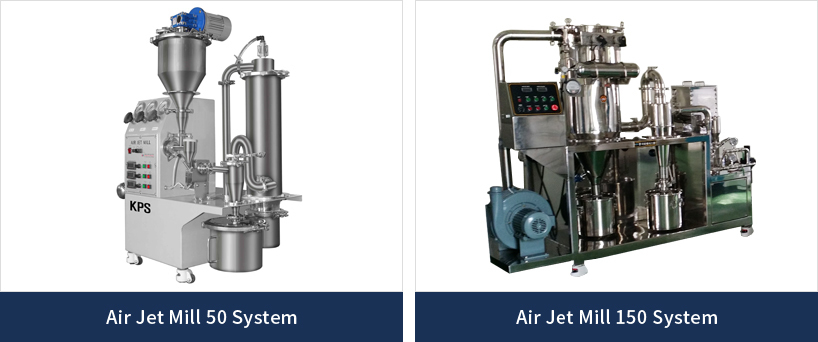

HKAJM-50 1-50 0.453-22.68 25-75 42.45-127.35 50-200 22.68-90.72
HKAJM-100 3-100 1.361-45.36 50-150 84.9-254.7 400-1000 181.44-453.59
HKAJM-150 50-400 22.68-181.44 250-500 424.5-849 750-1500 340.19-680.39
HKAJM-200 75-600 34.02-272.15 400-800 679.2-1358.4 1000-2000 453.59-907.18
HKAJM-250 100-1200 45.36-544.31 700-1200 1188.6-2037.6 1500-3000 680.39-1360.77
HKAJM-300 200-3000 90.72-1360.77 1100-1800 1867.8-3056.4 3000-5000 1360.77-2267.95
HKAJM-350 300-5000 136.08-2267.95 1700-2500 2886.6-4245 4000-7000 1814.36-3175.13

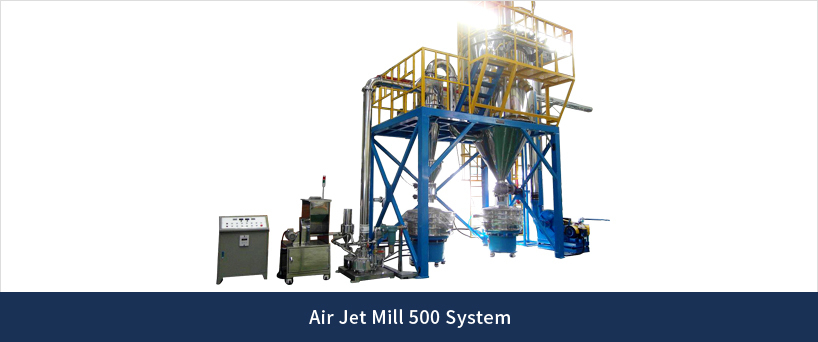

HKAJM-500 400-10,000 181.44-4535.9 2400-3500 4075.2-5943 6000-9000 2721.54-4082.31

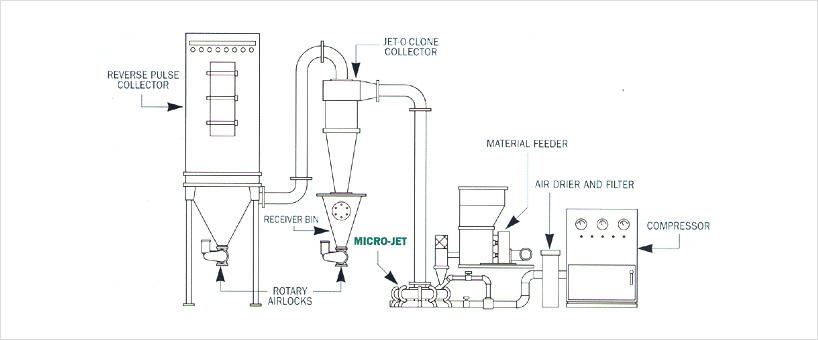

외형도면

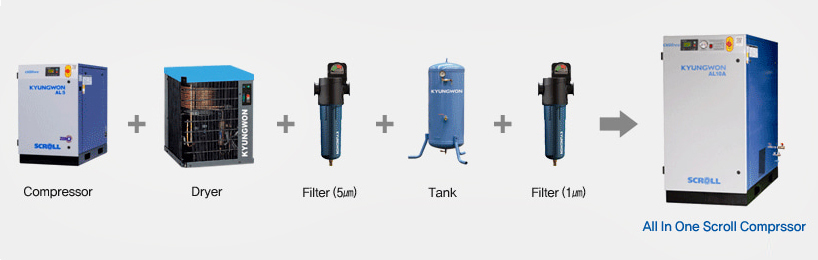

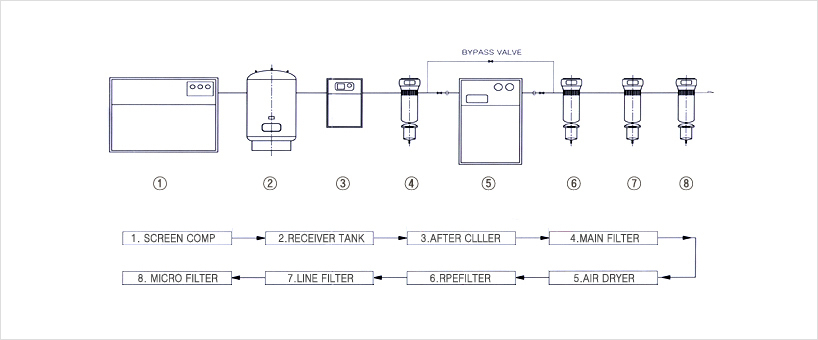

AIR CLEANING SYSTEM

시스템 적용

적용물질

적용
딱딱하고
단단한 물질
미네랄 열 민감성
물질
왁스 위생, 멸균이
필요한 물질
약제류 (의약품)
연마제 안료 (그림물감, 도료) 식품
합금 토너 화장품
함성물질 플라스틱 농산물 살균제 휘발성 물질 화약물
중합체 (폴리머) 제초제 폭약
침전물 살충제 산화제
