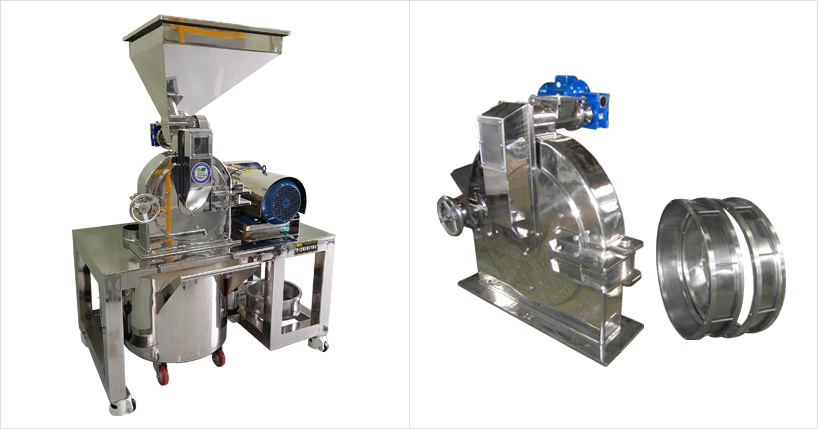

PIN MILL

원리 (Principle)

분쇄기의 구조는 충격기 등(PIN)이 2~3주 열방사상에 부착된 회전반(ROTOR)과 거기에 맞물리도록 장치된 고정반(STATOR)으로 구성되어 있습니다. 원료는 ROTOR와 STATOR 중심으로부터 공급되어 공기의 흐름과 함께 확산되어 차례대로 PIN의 원주속도가 빨라짐에(내주보다 외주의 원주의 원주속도가 빠르다) 따라 강한 충격력을 받아 미분화가 진행되고 다시 SCREW(혹은 분쇄륜)과 외주IN에 의해 고도로 충격 분쇄된 후 정립되어 배출됩니다.

특징 (Features)

분쇄기의 구조는 충격기둥이 2 ~ 3주 열방사상에 부착된 회전판과 거기에 맞물리도록 장치된 고정판으로 구성되어 있습니다. 원료는 ROTOR와 STATOR중심부로부터 공급되어 공기의 흐름과 함께 확산되어 차례대로 PIN의 원주속도가 빨라짐에(내주보다 외주의 원주속도가 빠르다) 따라 강한 충격력을 받아 미분화가 진행되고 다시 SCREEN(혹은 분쇄륜)과 외주 PIN에 의해 고도로 충격분쇄된 후 정립되어 배출됩니다.

분쇄 적용범위

  • -각종 식품,공업약품,제약수지,사료,산업재료
  • -쌀,왕겨,쌀겨,보리,밀,배아,날대두,비지,옥수수,콩,각종전분 등 곡류 및 가공품, 표피, 소금
  • -건어,생선,조개류와 동껍질,날다시마,미역,기타해조류등,해산물 및 동가공품,건조야채,과일,향료,향신료,나무열매,잎,뿌리,꽃가루,설탕,식염,코코아,분유,포도당,과자원료,가공식품, 자연식품,선식
  • -나이론,염화비닐,폴리에틸렌,폴리에스더,에폭시,ABC,테프론,페로포로몰,부타젠아크릴,니트릴,천연고무,폐타이어,조각 등,각종합성수지,섬유,도료원료
  • -티타늄백,남색원료,할성알류미나,코발트분,아연,각종염료, 각종안료,염화암모늄,중탄산나트륨,스테아린산칼륨등
  • -석회석,소석회,탄산칼슘,클래이,벤토나이트,활석,흑연,석탄, 운모,석고,목재편,판지조각,폐지등

사양 (SPECIFICATIONS)

HKPM-50 HKPM-100 HKPM-140 HKPM-160 HKPM-200 HKPM-240
MAIN POWER HP 3 5 15 25 40 50
SCREEN WIDTH mm 56 87 87 98 98 98
PIN Q'TY EA 4/8 4/8 5/10 8/12 8/12 10/16
DISC SPEED RPM 5000~7000 400~6000 3000~5000 2500~5000 2500~4500 2000~4000
AIR VOLUME m²/min 3~5 5~10 8~12 10~15 12~20 15~25
SIZE mm 700 750 850 1000 1220 1500
mm 1220 1300 1500 1800 2000 1900
mm 1220 1300 1450 1600 1750 1900
MACHINE WIGHT kg 650 1100 1300 1600 1900 2000

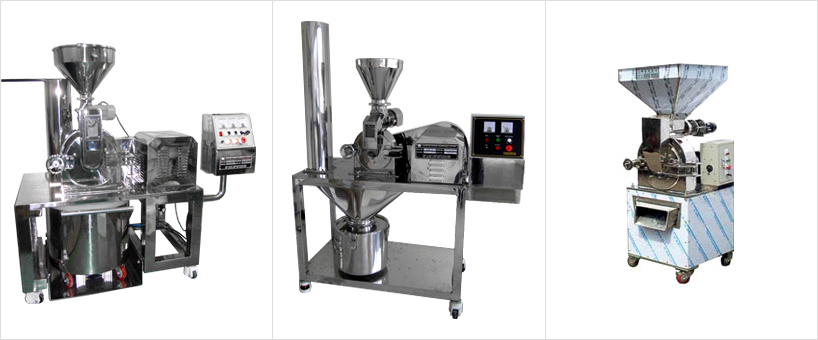

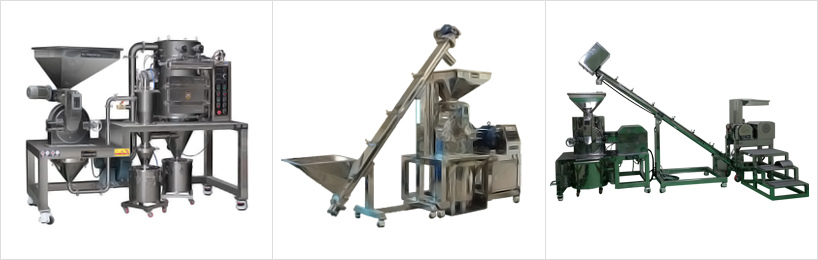

IMPACT PIN MILL SYSTEM
