COLLOID MILL

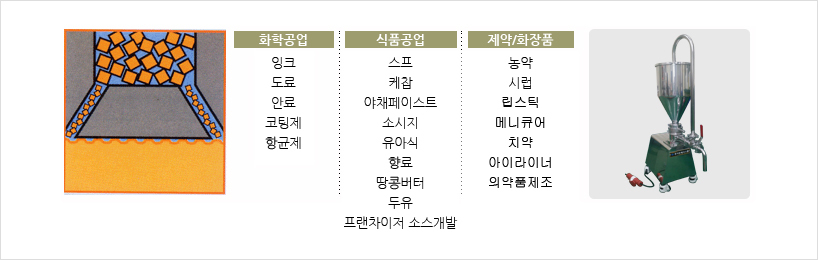

- -액상에서 반죽상태에 이르기까지 다양한 처리물질을 분쇄(紛碎), 분산(分散), 균질화(均質化), 유화(乳化)가능 분쇄 간격 조절기구로 입도조정이 가능함

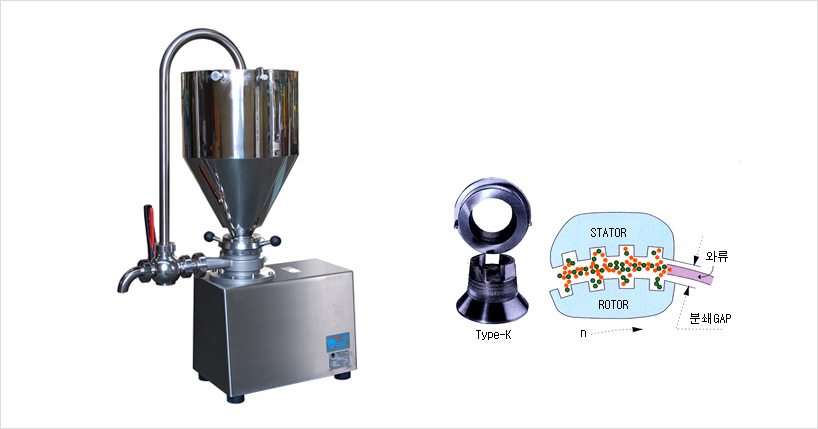

- -PUC Colloid Mill은 특수가공된 원추형 Rotor(회전칼)와 Stator(고정칼)을 조합한 것으로 Stator 안쪽에서 Rotor가 고속회전합니다.
- -처리물질은 각각 테파가 미세하게 다른 Rotor와 Stator의 토출구에 가까워짐에 따라 좁아지고 링형의 틈새에서 강력한 전단, 압축, 충격 작용을 반복하여 받으면서 미세화 됩니다.

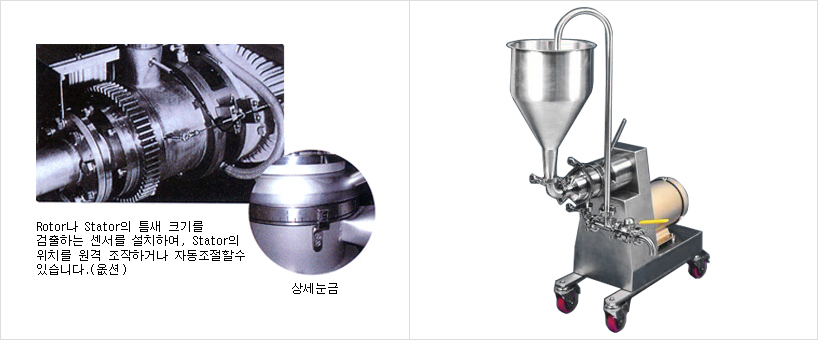

간단한 분쇄간격 조절
Stator의 위치를 축 방향으로 움직이면 Rotor와 Stator의 틈새, 즉 분쇄간격을 자유롭게 조절할 수 있습니다. 특히 분쇄, 분산시 Rotor와 Stator의 틈 사이에서 입자들이 서로 마찰운동을 하기 때문에 설정한 분쇄간격 이하의 미세한 물질을 얻을수 있습니다.
최소간격은 40㎛
로터와 스테이터 간격은 고정도 가곡으올 최소 40㎛까지 조정할 수 있고, 운전중에도 원터치로 단계 구분없이 조정할 수 있습니다. 또한 분쇄 가공할 데이터 값을 본체에 표시되어 있는 눈금에 맞추면, 생산 시 품질을 엄격하게 관리 할수 있으며 작업의 표준화 또한 실현할 수 있습니다.

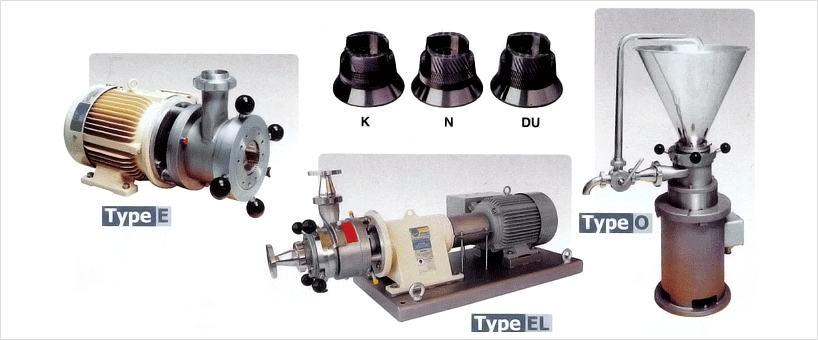

용도에 따른 세가지 형태의 Rotor와 Stator

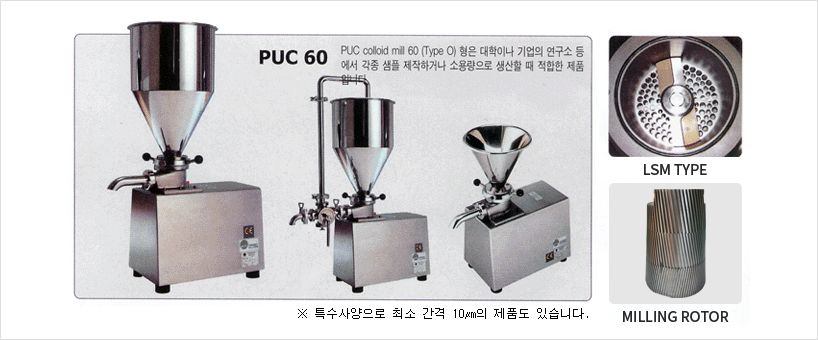

Rotor와 Stator의 형태는 용도와 처리물에 따라 선택할 수 있습니다. 미세화 처리에 적합한 크로스컷, 고점도 처리물에 적합한 스트레이트 컷 등 3종류의 제품이 있습니다. 또한 호퍼 부착형(Type O), 인라인 접속에 적합한 가로형(Type E, EL)도 준비되어 있습니다. 시간당 처리량에 따라 60형에서 600형까지 9종류 Type의 제품을 선택할 수 있습니다.
사양
- -접액부재질 : AISI 316, Ti AISI 316L, AISI440B 기타
- -축실 : 더블 메카니컬 실, 싱글 메카니컬 실, 립 실
- -옵션 : 가열, 강제냉각자켓, 분쇄간격 디지털표시기에 의한 모니터링 기능, 분쇄간격의
- -옵션 : 원격조작기능, 상세눈금
| 형식 |
HKPUC-60 |
HKPUC-100 |
HKPUC-120 |
HKPUC-130 |
HKPUC-150 |
HKPUC-160 |
HKPUC-180 |
HKPUC-220 |
HKPUC-600 |
| 처리량(kg/h) |
50~
400 |
100~
2,500 |
150~
3,000 |
250~
4,500 |
350~
6,500 |
450~
7,500 |
650~
9,500 |
1,000~
15,000 |
2,000~
30,000 |
| 전동기(kW) |
2.2 |
5.5~11 |
7.5~18.5 |
11~22 |
15~30 |
18.5~37 |
22~45 |
37~55 |
55~160 |
구
조 |
○
(호피용량 ℓtr) |
○
(6/22) |
○
(40/80) |
○
(40/80) |
○
(40/80) |
○
(40/80) |
○
(40/80) |
○
(40/80) |
- |
- |
| E |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
- |
- |
| EL |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
구
경 |
흡입(mm) |
25 / 32 |
25 / 32 |
40 / 65 |
40 / 65 |
65 |
65 |
65 / 80 |
125 / 150 |
125 / 150 |
| 토출(mm) |
25 / 32 |
25 / 32 |
40 / 65 |
40 / 65 |
65 |
65 |
65 / 80 |
150 |
150 |
