ATOMIZER MILL

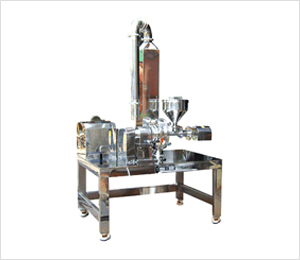

미분쇄기 (ATOMIZER MILL)

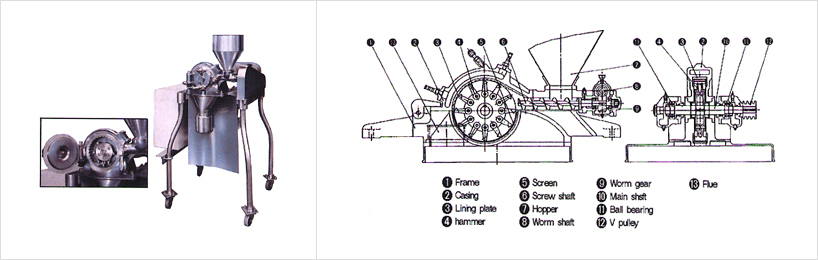

본 기계는 SWING HAMMER에 의한 고속 충격식의 미분쇄기로써 주로 수십 MICRON의 영역을 대상으로 광범위한 원료의 미분쇄에 적용되고 있습니다. 회전하는 HAMMER가 원판에 수십개가 붙어있어 INVOLUTE형 이 있는 PLATE 의 내측에서 고속회전합니다. 원료는 정량공급가의 별개구동에 의해 공급되어 회전 HAMMER와 저항판(LINER) 사이에서 충격, 전단,파쇄,미쇄 적용을 받아 미분쇄되고 타공판의 분급작용을 거쳐 제품이 배출됩니다. 분급기등을 사용하지 않고 비교적 쉽게 미분이 얻어짐으로 여러 분체처리 공정에 적용되고 있습니다. 단순히 적게 한다는 점에서 JET MILL등 ATOMIZER MILL보다 우수한 분쇄기도 있지만 본 기계의 착상은 어떻게 적은 비용으로 분쇄량을 분쇄비를 크게 할 수 있는가 하는것이다. 귀사의 분쇄처리 공정개선에 이용하여 주십시요.

분쇄 원리 및 특징

  • -스크류 공급장치가 원료를 회전분쇄기로 공급하면 작은 덩어리로 미세하게 분쇄 되고, 컷팅. 분쇄. 압력방사. 착색의 효과와 더불어 균일하게 분출됩니다.
  • -스크린 교체가 용이하여 용도에 따른 다양한 입경의 제품을 분리하여 제조할 수 있는 장점이 있습니다.
  • -원료의 공급부터 최종 제품에 이르기까지 전 공정이 진공, 밀폐구조하에서 진행되므로 햄머의 회전으로 인한 먼지나 어떤 오염으로부터도 완전하게 차단됩니다.
  • -제약 및 화장품 등과 같이 고도의 청정을 요구하는 공정에 적합하도록 설계, 제작되었습니다.
  • -다양한 종류의 원료들로서 소량 제조를 하기에 아주 적합합니다.
  • -실험실용 3HP부터 대량생산용 30HP에 이르기까지 다양한 모델로 생산이 가능합니다.
  • -주신산업기계의 ATOMIZER는 햄머가 고속으로 회전하는 충격분쇄기입니다.
  • -많은 종류의 고착제(오일성분이 다량 함유된) 제품의 제조나 미분쇄 파우더 제조에 적합합니다.
  • -기기 내부의 냉각시스템으로 인하여 햄머의 회전시 열로 인한 부패가 전혀 없습니다.
  • -콤팩트 시스템, 간단한 구조로서 쉬운 조작과 빠른 분해 조립을 가능하게 합니다.

사양 (SPECIFICATIONS)

Motor 0.75kw, 3-phase
Capacity 20-30kg/hr(150-mesh 100%)
Revolutions 1,750 ~ 12,000 rpm (60Hz)
External dimensions Weight 690(W) * 720(L) * 1070(H) mm . 150kg
Motor 15 - 22kw, 3-phase
Capacity 500 - 1000kg/hr (320-mesh 100%)
Revolutions 5500 rpm (60Hz)
External dimensions Weight 1600(W) * 1600(L) * 1725(H) mm . 800kg
