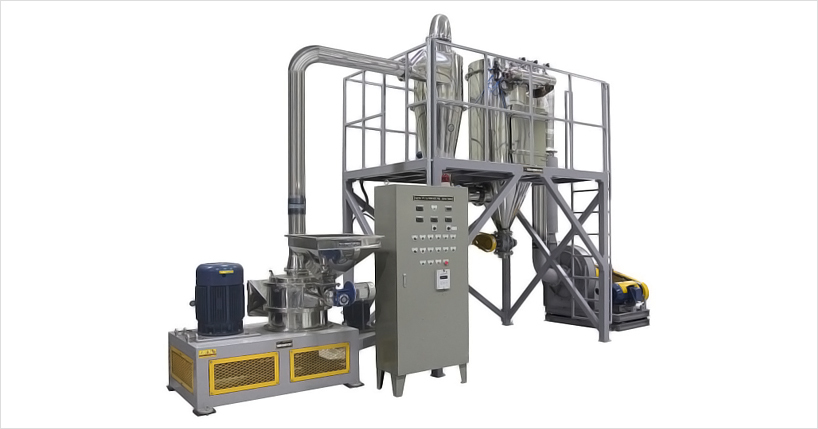

AIR-FLOW MILL
UNSURPASSED QUALITY AND PRODUCTIVITY
( 1~45 MICRON ) IN ULTRA FINE GRINDING OF FINE POWDERS.
AIR-FLOW MILL PRINCIPLE (분쇄 원리)

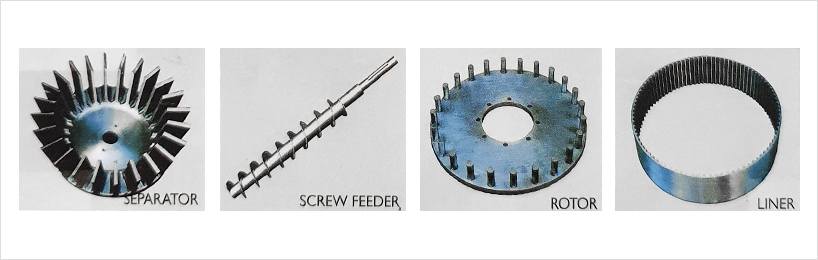

AIR-FLOW MILL (A-FM)은 미분쇄기의 일종으로 분쇄실에 분급장치가 내장되어 있어 분쇄와 분급이 동시에 이루어지는 건식분쇄기다. 분쇄시 공기 분급 작용을 아용하여 분쇄 입도를 조정하여 운전할 수 있으며,분쇄시 공급, 분쇄, 분급 회전속도를 조정하여 제품의 입자크기를 다양하게 조정할 수 있다. 원료가 ROTOR & LINER에 의해 분쇄된 후 분급기에 의해 분급이 되는데 큰 입자는 회전원심력이 크므로 송풍기의 빨아들이는 향심력을 극복하여 다시 분쇄실로 진입하여 재분쇄가 되며 작은 입자는 송풍기의 원심력에 의해 기외로 배출되어 싸이클론 및 집진기로 포집된다.
AIR-FLOW MILL FEATURE (분쇄 특징)
- -분쇄실에 분급장치가 내장되어 있어 분쇄와 분급이 동시에 이루어지므로 목표입도를 쉽게 변경 하능하다.
- -스크린이나 LOSS HOLE이 없는 에어 분급 방식을 이용하여 분쇄실의 양호한 통풍성을 유지하므로 비내열성 물질, 즉 열에 약한 물질에 적합하다.
- -다양한 로터 디스크 및 세퍼레이터를 원료의 특성에 맞추어 구성할 수 있고 다양한 제품군의 미세한 분쇄에 효과적이다.
- -공급, 분쇄, 분급, 이송 장치에는 이버터를 적용하여 다양한 조건의 분쇄가 가능하다.
- -구조가 간단하여 쉽게 해체할 수 있으므로 부품 교환과 청소작업 등 취급이 편리하다.
- -PLC 제어 시스템으로 손쉬운 작동이 가능하다.
- -밀폐 시스템으로 저분진, 저발열, 저소음 실현으로 깨끗하고 환경 친화적이다.
AIR-FLOW MILL ADVANTAGES (분쇄기 장점)
- -1~50㎛ (12,700~270 Mesh)의 미립자 생산이 가능하여야 하며 미립자 분포도 좁게 형성.
- -저발열, 저소음, 저분진, 간단한 CIP가 가능하므로 쾌적한 조건 유지.
- -분쇄실 외부에 수냉식 쟈켓이 설치되어 열발생으로 인한 제품 변형을 저하시킴.
- -공급, 분쇄, 분급, 흡입 구동부는 Inverter로 제어하여 다양한 조건에서 운전이 가능.
- -제어 시스템은 PLC 적용하여 자동, 수동 조작이 가능하게하고 터치스크린을 부착함.
AIR-FLOW MILL SPECIFICATIONS (분쇄기 사양)
|

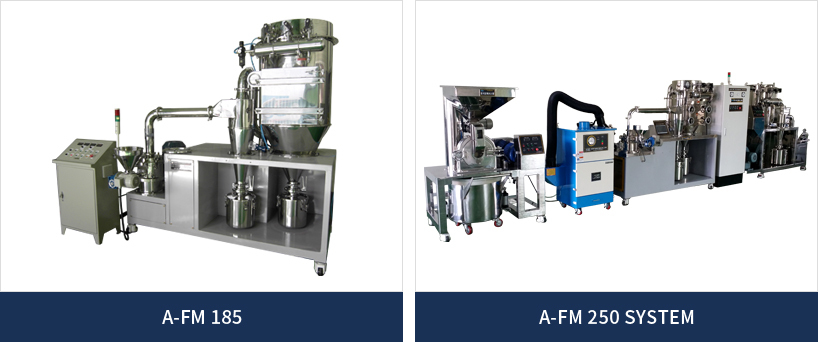

A-FM 185 |
A-FM 250 |

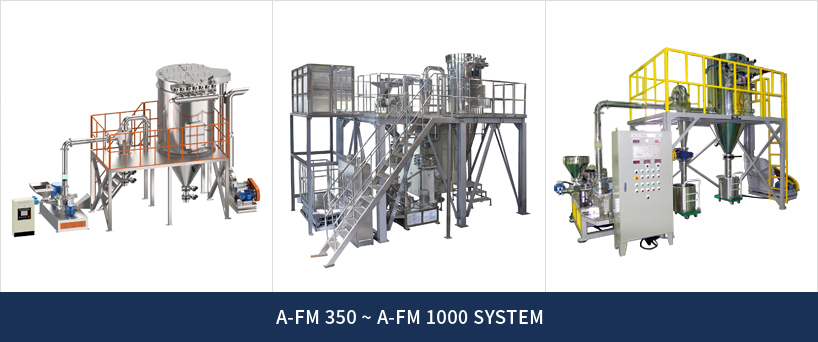

A-FM 350 |
A-FM 550 |
A-FM 650 |
A-FM 800 |
A-FM 1000 |
MILL MOTOR |
HP |
5 |
10 |
30 |
50 |
75 |
100 |
120 |
MILL SPEED |
RPM 1000~9000 |
1000~7000 |
1000~5000 |
1000~4200 |
500~3000 |
500~2630 |
500~2200 |
CLASSIFIER MOTOR |
HP |
1 |
2 |
3 |
5 |
7.5 |
10 |
15 |
CLASSIFIER SPEED |
RPM 0~5000 |
0~4500 |
0~4000 |
0~3000 |
0~2800 |
0~2800 |
0~2500 |
FEEDER MOTOR |
HP |
0.2 |
0.5 |
0.5 |
0.5 |
1 |
1 |
1 |
FEEDER SPEED |
RPM 0~180 |
0~180 |
0~180 |
0~180 |
0~180 |
0~180 |
0~180 |
BLOWER MOTOR |
HP |
3 |
4 |
15 |
20 |
30 |
40 |
60 |
BLOWER SPEED |
RPM 500~5000 |
500~5000 |
300~3400 |
300~3400 |
300~1750 |
300~1750 |
300~1750 |
AIR-FLOW |
㎥/h |
324 |
504 |
900 |
3600 |
4500 |
6900 |
10800 |
SYSTEM TYPE |
이동식 |
설치대 고정식 |
- -Motor & Speed는 분쇄물에 따라 다소 변동.
- -Feeder & Classifier Inverter는 필수 적용 사항.
- -Mill & Blower Inverter 적용은 옵션 사항.
