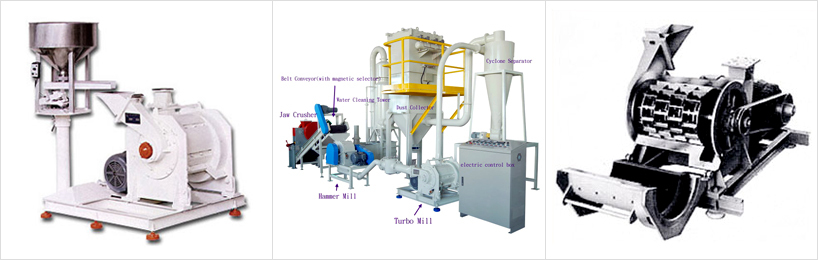

TURBO MILL

특징 (Features)

회전부는 원료 분산 날개와 원주에 다수의 BLADE 가 정착된 복수의 ROTOR 및 여기에 접촉 하는 칸막이 DISK에 의해 구성되어 있고, CASING은 내면에 다수의 요철 LINER가 취부되어 있어, 수평에서 45℃ 각도로 CASING이 개폐된다. ROTOR가 고속회전하는 것에 의해 기내에 격한 와류 및 압력진동이 발생한다. 원료는 공기와 함께 투입구로부터 투입되어 입구 와류실로 회전축의 주변에 선회운동을 전달시키는DISTRIBUTOR에 의해 가속되어 점점 분쇄실에 균일하게 분배시킨다. 연속해서 격한 공기과 와류에 의해 순간적으로 분쇄 시키고, 원료는 분쇄실을 지나 출구를 통해 배출된다. TURBO MILL은 SCREEN을 내장하지 않고, 구조가 간단하여 고장이 적고, 반영구적으로 사용 가능하다. 간단히 상부 CASING이 개방 가능하며, 내부를 노출시킬 수 있기 때문에 보수 밑 점검과 텅소가 용이하다. 완전한 밀폐구조 이므로 분진 누출이 없고, 분쇄기 본체의 풍량 및 풍압을 가지고 있기 때문에 분쇄물을 이송할 수 있다.

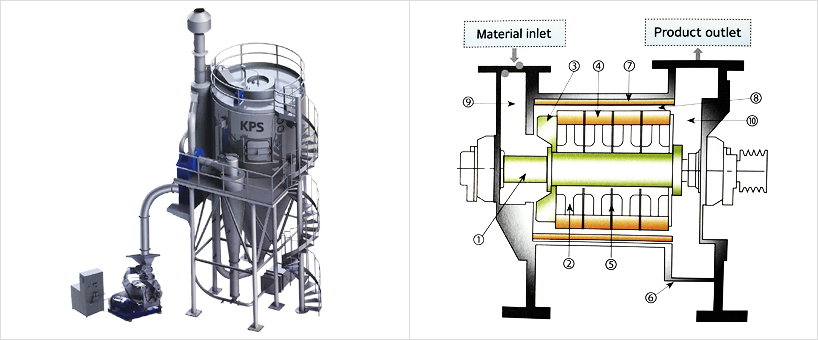

내부 및 시스템

개요 (epitome)

한국분체 TURBO AIR MILL은 분쇄날의 고속회전에 의한 충격에 의해 형성된 와류와 고속회전 날개의 충격력으로 인해 분쇄가 진행되며 또한 충격력과 전단력을 이용한 분쇄기입니다. 특히, 결정 구조를 가진 물질과 부착성이 있거나 탄성이 있는 물질, 특히 열에 민감한 물질의 분쇄에 적합합니다.

적용물질 및 장점

  • -스크린이 필요 없다.
  • -분쇄기 자체의 풍량, 풍압에 의해 분쇄물이 수송된다.
  • -합성수지, 저융점 물질, 탄성 물질 등의 분쇄에 적용되며 마모가 극히 적다.
  • -구조가 간단, 견고하여 보수, 점검이 용이
  • -처리능력에 비해 설치면적이 적으며 완전밀폐형으로 분진누설이 거의 없다.
  • -소음이 거의 없으며 진동이 아주 적다.
  • -광범위한 용도

사양 (SPECIFICATIONS)

HKTB-250 HKTB-400 HKTB-600 HKTB-800 HKTB-1000
Chamber inner dai mm 250 400 600 800 100
Rotor Speed RPM 4000~8000 2500~5000 1750~3500 1500~3000 1200~2400
Drive Motor kw 7.5~11 15~30 22~45 55~75 75~110
Throughput ratio 0.4~0.5 1 2 3~4 4~5
Nuber of Rotors 1~4 1~4(2~8) 1~4(2~8) 1~4(2~8) 1~4(2~8)
Capacity h/kg 50~200 200~300 400~500 600~800 1000~2000
Dimension
(mm)
A 450 0720 0960 1200 1410
B 790 1300 1650 2100 2440
C 630 1000 1080 1380 1630
D 610 0950 1270 1400 1610
