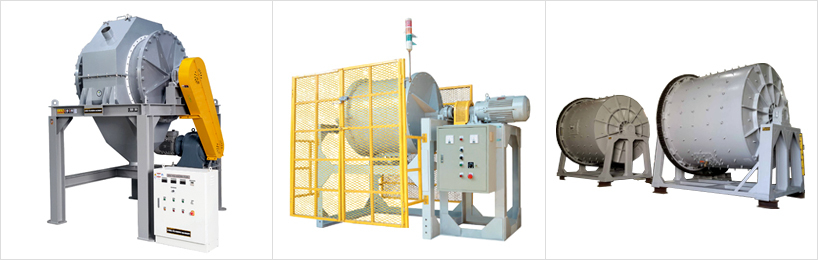

BALL MILL

특징 (Features)

  • -측판을 얇은판(박판)으로 전기용접하여 보강하며 볼밀드럼은 특수강철로 만들어져 있다.
  • -맨홀 중앙방식으로 중앙에 투입 배출구가 있으며 두 줄의 로울러 베어링은 주철로 지지되어 있다.
  • -배합 및 분쇄가 동시에 가능하여 다성분의 원료를 균질하게 표면처리 할 수 있습니다.
  • -초미분쇄가 가능합니다.
  • -분체시간이 크게 단축되어 단시간에 많은 양의 원료분쇄가 가능합니다.
  • -원료의 투입. 배출이 용이합니다.
  • -건식. 습식 모두 사용이 가능합니다.
  • -종래의 기종에 비해 고잔폭 운전이 가능합니다.

사양 (SPECIFICATIONS)

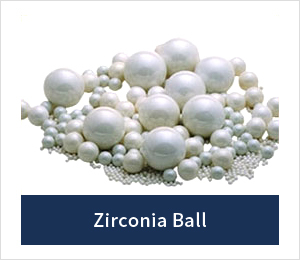

성분 Yttria 안정화 지르코니아(ZrO₂)
비중 6 g/cm²
굽힘강도 100 kgf/mm²
경도 (HV) 10 Gpa
열전도도 3 w/m.k
열팽창계수 9.6 X 10-6 / ℃ (20 to 400 ℃)
SIZE Ø0.3 mm ~ 20 mm

제품사양 및 특징

성분 Yttria 안정화 지르코니아(ZrO₂)
비중 6 g/cm²
굽힘강도 100 kgf/mm²
경도 (HV) 10 Gpa
열전도도 3 w/m.k
열팽창계수 9.6 X 10-6 / ℃ (20 to 400 ℃)
SIZE Ø0.3 mm ~ 20 mm
  • -비중이 높아서 분쇄 효율이 크고,그에 따라 작업시간이 대폭 단축되어 생산성 향상을 얻을 수 있다.
  • -높은 내마모 특성으로 불순물의 혼입을 극히 피해야 하는 공정에 적합하다.
  • -고점성의 습식 분쇄, 분산에 적합하다.

제품사양 및 특징

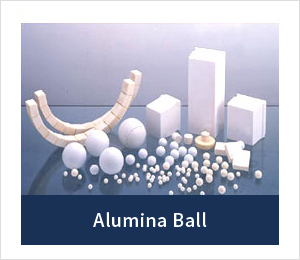

알루미나 함량 AAH(Al₂O₃60% 이상) 분쇄, 분산용
AA92(Al₂O₃92% 이상) 분쇄, 분산용
AA96(Al₂O₃96% 이상) 분쇄, 분산용
AA99(Al₂O₃99% 이상) 고순도 분쇄, 분산용
CA (Al₂O₃60% SiO₂20% MgO 30% 이상) 촉매 담체
SIZE Ø0.3mm ~ 60mm
비중 2.0 ~ 3.9

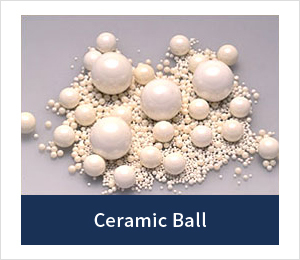

강도 및 경도가 우수하고 화학적으로 안정되어 있으며 내마모성이 높아 세라믹 원료 및 각종 분체의 분쇄 분산에 이용되며 알루미나의 함량에 따라 일반용과 고순도용으로 구분된다. 또한 사용 목적에 맞게 다공성 볼, 촉매 지지용 볼 등으로 제조되어 적용되고 있다.

회전속도

이 분쇄기는 평소에 충격 대신에 마찰과 회전에 의해 작업한다. 이 분쇄기는 아주 정밀한 작업을 할 수 있다. 분쇄기의 치수를 고려하여 위험속도의 50% ~ 70%를 한정하고 회전속도를 제한하여 건식 또는 습식 연삭을 한다. 따라서 직경을 포함한 아래의 식에 회전수가 결정된다.

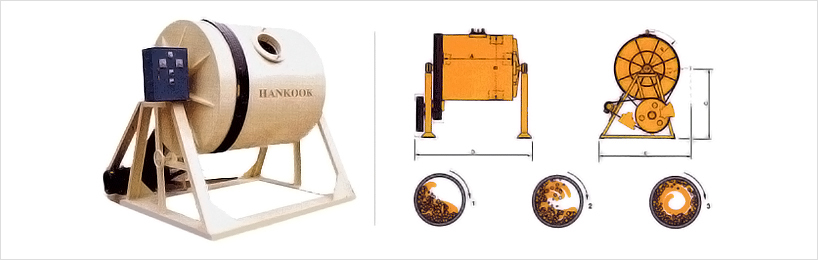

1. 정속도 최대연삭   2. 고속, 비능률적 연삭   3. 과속, 연삭 안됨

사양 (SPECIFICATIONS)

형식 능력Lt 동력Kw 회전수 부하능력Kg 중량
KGS
용량
규격
N R N R A B C D E F
HKBM-100 94 0.75 1.5 43+44 25 30 330 1.5 480 500 1005 945 100 400
HKBM-200 223 1.1 2.2 37+37 50 65 450 2 580 700 1130 1130 1070 500
HKBM-300 344 1.1 2.2 33+44 80 100 550 2.5 685 800 1165 1200 1100 600
HKBM-500 500 1.5 3 29+31 150 180 650 2.7 785 900 1195 1370 1050 620
HKBM-800 775 2.2 4 27+29 260 320 950 3 985 1000 1490 1780 1800 700
HKBM-1000 1340 4 7.5 23+25 350 420 1400 5.5 1185 1200 1770 2040 1920 800
HKBM-2000 2130 5.5 11 21+23 650 850 2300 7 1385 1400 1935 400 2070 900
HKBM-3000 3185 7.5 15* 19+20 1000 1300 3000 10 1585 1600 1950 2700 2070 900
HKBM-5000 5040 11 18.5* 17+18 1500 2000 3950 15 1980 1800 1955 3300 2370 1070
HKBM-8000 8310 22* 37* 15+16 2300 30000 7600 22 2400 2100 2100 4200 3000 1240
HKBM-10000 10300 22* 37* 14+15 3400 4300 8800 26 2480 2300 2070 4400 3010 1345
HKBM-1200 12760 30* 45* 14+15 4000 5000 9500 36 2600 2500 2260 4700 3400 1400
