죠 크러셔

  • home HOME
  • >
  • 제품소개
  • >
  • 죠 크러셔

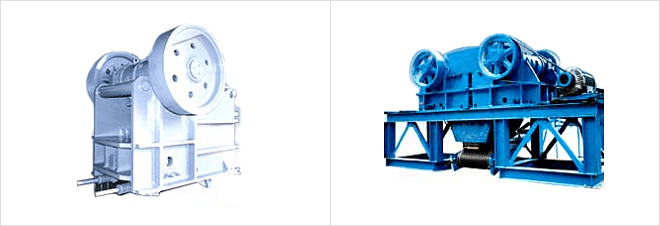

JAW CRUSHER

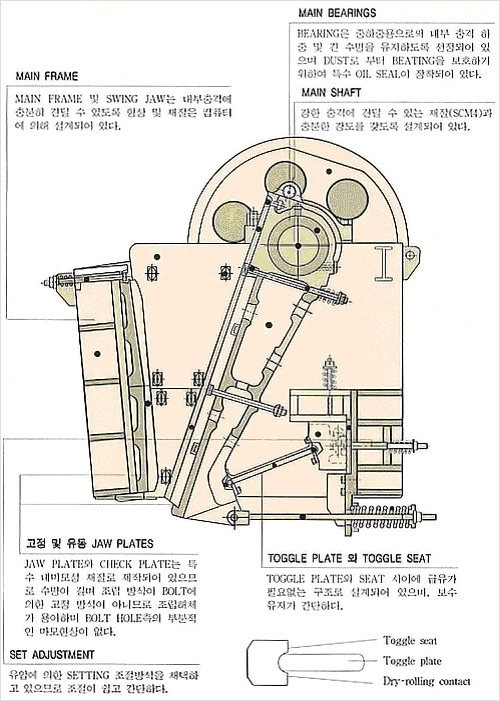

CRUSHER는 투입구 및 외형적인 크기보다는 최대의 파쇄 효율을 올릴 수 있는 것이 중요합니다. 한국분체의 JAW CRUSHER는 강한 파쇄에도 충분히 견딜 수 있는 SWING JAW의 이상적인 파쇄각도와 강하고 유연성을 지닌 사후드의 재질(SCM4)과 충분한 하중을 가진 베어링, 응력제거 열처리된 견고한 강판 구조의 후레임으로 설계, 제작되었습니다.

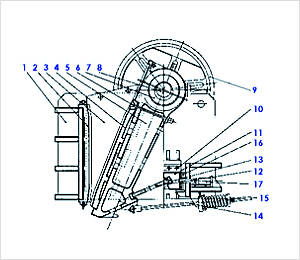

NO PART NAME NO PART NAME
1 Frame 10 Toggle Block Wedge
2 Stationary jaw Plate 11 Toggle Block
3 Side Liner 12 Toggle Plate
4 Moving jaw Plate 13 Toggle Seat
5 Swing jaw (Pitman) 14 Tension Rod
6 Swing jaw Wedge 15 Tension Spring
7 Bearing 16 Shim
8 Eccentric Shaft 17 Hyd. Jack
9 Fly Wheel&V-Belt Pully
AW CRUSHER must be designed to have more sufficient crushing efficiency than input size and outlooks. Our single toggle jaw crushers have strong structure with high strengthened shaft(SCM4) and bearings, driving power is economized , and will geated steel frame against high crughed requirements. They have also deep crushing chamber and efficiently calculated sharp crushing angle in seing jaw, so a lage crushing ratio can be obtained in any cases.

SPECIFICATION

구분 Model Feed
opening
(mm)
Capacity (T/H) Revi-
ution
(r.p.m)
Motor
(KWΧP)
Disharge seting (mm)
20 30 40 50 60 70 80 100 125 150 175 200 250 300
1차用 HKJC-PC
- 3020
750 Χ 500 42 53 62 70 92 115 135 250 55 Χ 6
HKJC-PC
- 3624
900 Χ 600 70 85 100 120 145 180 210 250 75 Χ 6
HKJC-PC
- 4230
1050 Χ 750 145 185 215 245 265 308 230 110 Χ 6
HKJC-PC
- 4840
1200 Χ 1000 225 270 325 370 430 539 200 150 Χ 8
HKJC-PC
- 6048
1500 Χ 1200 370 427 465 508 595 645 190 190 Χ 10
HKJC-PC
- 7060
1800 Χ 1500 630 722 595 TICD 160 250 Χ 10
2차用 SC 1150 Χ 200 20 35 45 60 320 55 Χ 6
1200 Χ 200 30 45 60 75 300 55 Χ 6
1200 Χ 250 47 63 78 90 100 300 55 Χ 6
1300 Χ 350 53 75 85 100 115 130 150 290 75 Χ 6
1500 Χ 350 70 95 110 120 140 160 200 290 75 Χ 6
