MIXER SYSTEM

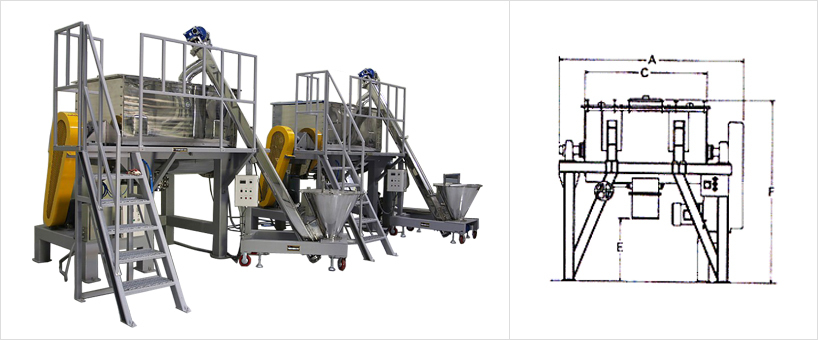

RIBBON TYPE MIXER
용도 (Expenditure)
- -제약, 식품, 화학공업에서 분체와 액체의 균일 혼합에 적합하다.
특징 (Features)
- -세척이 용이하고 조작이 간편하다.
- -축부분의 마모에 의한 이물질의 유입을 방지하기 위해 특수 씰을 사용하였다.
재질 (Endowments)
- -Body : STS 304 or STS 316
- -Frame : Channel & Angle

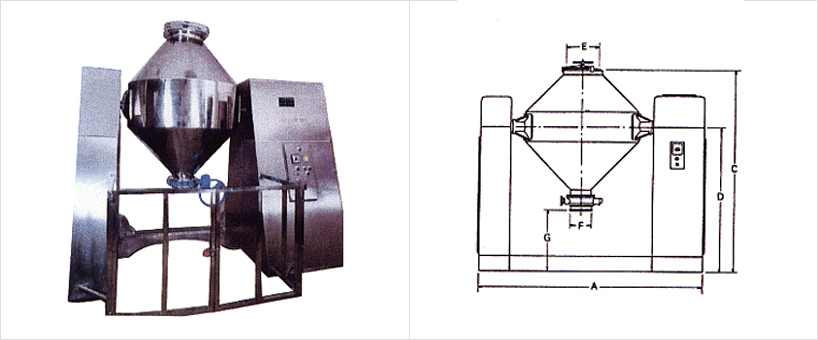

DOUBLE CON MIXER
용도 (Expenditure)
특징 (Features)
- -설치 및 조작이 간편하며 세척이 용이하고 안전성을 고려하여 안전망이 설치되어 있다.
재질 (Endowments)
- -Body : STS 304 or STS 316
- -Frame : Channel & Angle
- -Frame Cover : STS 304 Plate

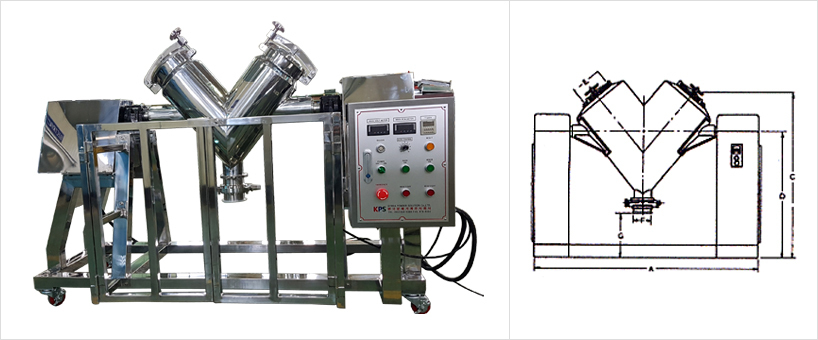

V-MIXER
용도 (Expenditure)
- -Powder의 균일 혼합에 사용되는 기계이다.
특징 (Features)
- -혼합물의 성질에 따라 내부 Impeller를 부착시켜 Mixing 효과를 증가시킨다.
재질 (Endowments)
- -Body : STS 304 or STS 316
- -Frame : Channel & Angle
- -Frame Cover : STS 304 Plate

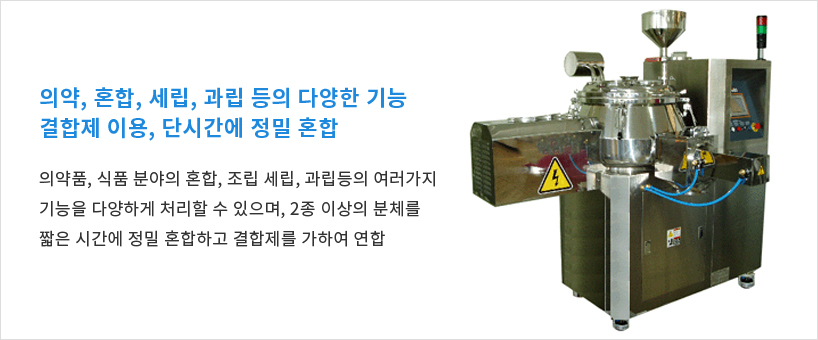

HIGH SPEED MIXER
작업공정
원료 투입 - 결합제 투입 - 배출을 기본 cycle로 이루어 진다.
특징 (Features)
- -설계시 원료의 특성에 맞는 재질을 고려하였으며 다음과 같은 사항을 준수 하였다. 원료의 접촉부는 Stainless Steel(SUS316L)을 사용한다.
- -원료의 부착이 없고 Vessel 내부는 Polishing으로 Powder의 유동을 원활하게 한다.
- -Agitator Impeller와 Chopper Impeller가 동시에 회전하여, 혼합, 조립의 과정을 한 공정으로 단 시간내에 할 수 있게한다.
- -혼합비와 비중차이가 많은 제품도 짧은 시간 내에 혼합, 조립을 끝낼 수 있게 한다.
- -Operating Control Panel 에서 손쉽게 Operating 할 수 있는 구조로 한다.
- -GMP 규격에 적합하게 한다.
Buzzer
Alarm 발생을 알려주고 알람의 중요도에 따라 Buzzer 음과 경광 등이 다르게 움직인다.
Emergency Switch
기계 2곳(Operation Box, Control Box)에 장착되어 있어 위급 시 기계를 멈출 수 있다.
Emergency Switch가 눌러졌을 경우 Alarm이 발생하고 Buzzer가 연속음을 내며 울린다.
Door Check Sensor
Acryl Door가 열려 있는 채로 기계 동작 시 발생할 수 있는 안전사고를 대비하여 기계 4곳의 문에 Doorcheck Sensor가 부착되어 문이 열려 있음을 감지하게 된다. 문이 열려 있을 시 기계는 가동을 멈추고, Alarm 및 Buzzer를 발생한다. 이때 발생하는 Buzzer음은 연속음이다.
SPECIFICATION/SM Series
| Description |
Full Cap'y(ℓ) |
Work Cap'y(ℓ) |
Agitator |
| Drive motor (Kw) |
Speed (r.p.m) |
| HKSM-50 |
120 |
50 |
7.5 |
0-220 |
| HKSM-100 |
240 |
100 |
11 |
0-120 |
| HKSM-200 |
455 |
200 |
15 |
0-120 |
| HKSM-300 |
670 |
300 |
22 |
0-105 |
| HKSM-400 |
850 |
400 |
30 |
0-90 |
| HKSM-500 |
1050 |
500 |
37 |
0-80 |
| HKSM-600 |
1280 |
600 |
45 |
0-75 |
| Description |
Chopper |
Dimension |
| Drive motor(Kw) |
Speed (r.p.m) |
W |
D |
H |
| HKSM-50 |
3.7 |
0-3400 |
1850 |
1230 |
1800 |
| HKSM-100 |
5.5 |
0-3400 |
2250 |
1450 |
2150 |
| HKSM-200 |
7.5 |
0-3400 |
2520 |
1730 |
2250 |
| HKSM-300 |
11 |
0-3400 |
2760 |
1850 |
2200 |
| HKSM-400 |
11 |
0-3400 |
2920 |
1920 |
2250 |
| HKSM-500 |
11 |
0-3400 |
3080 |
2000 |
2350 |
| HKSM-600 |
11 |
0-3400 |
3500 |
2000 |
2650 |
